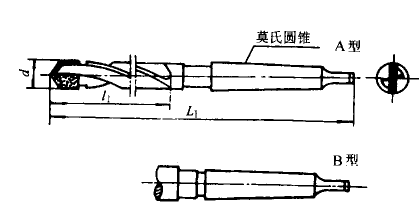

硬质合金锥柄麻花钻

注：1. 第一系列的麻花钻应优先使用和生产
2．莫氏圆锥尺寸及其极限偏差按GB1443
3．硬质合金刀片型号按GB5245

硬质合金锥柄麻花钻（GB/T10946-1989）（mm）
d基本尺寸第一系列	d基本尺寸第二系列	极限偏差	L1基本尺寸长型	L1基本尺寸短型	l1-1基本尺寸长型	l1-1基本尺寸短型	莫式圆锥号	参考硬质合金刀片型号	参考型式
10.00		0\-0.022	168	140	87	60	1	E211	A
10.20		0\-0.027	168	140	87	60	1	E211	A
10.50		0\-0.027	168	140	87	60	1	E211	A
10.80		0\-0.027	175	145	94	65	1	E213	A
11.00		0\-0.027	175	145	94	65	1	E213	A
11.20		0\-0.027	175	145	94	65	1	E213	A
11.50		0\-0.027	175	145	94	65	1	E213	A
11.80		0\-0.027	175	145	94	65	1	E213	A
12.00		0\-0.027	199	170	101	70	2	E214	A
	12.20	0\-0.027	199	170	101	70	2	E214	A
	12.30	0\-0.027	199	170	101	70	2	E214	A
	12.40	0\-0.027	199	170	101	70	2	E214	A
12.50		0\-0.027	199	170	101	70	2	E214	A
12.80		0\-0.027	199	170	101	70	2	E214	A
13.00		0\-0.027	199	170	101	70	2	E215	A
	13.20	0\-0.027	199	170	101	70	2	E215	A
13.50		0\-0.027	206	170	108	70	2	E215	A
13.80		0\-0.027	206	170	108	70	2	E215	A
14.00		0\-0.027	206	170	108	70	2	E216	A
	14.25	0\-0.027	212	175	114	75	2	E216	A
14.50		0\-0.027	212	175	114	75	2	E216	A
	14.75	0\-0.027	212	175	114	75	2	E216	A
15.00		0\-0.027	212	175	114	75	2	E217	A
	15.25	0\-0.027	218	180	120	80	2	E217	A
	15.40	0\-0.027	218	180	120	80	2	E217	A
15.50		0\-0.027	218	180	120	80	2	E217	A
	15.75	0\-0.027	218	180	120	80	2	E217	A
16.00		0\-0.027	218	180	120	80	2	E218	A
	16.25	0\-0.027	223	185	125	85	2	E218	A
16.50		0\-0.027	223	185	125	85	2	E218	A
	16.75	0\-0.027	223	185	125	85	2	E218	A
17.00		0\-0.027	223	185	125	85	2	E219	A
	17.25	0\-0.027	228	190	130	90	2	E219	A
	17.40	0\-0.027	228	190	130	90	2	E219	A
17.50		0\-0.027	228	190	130	90	2	E219	A
	17.75	0\-0.027	228	190	130	90	2	E219	A
18.00		0\-0.027	228	190	130	90	2	E220	A
	18.25	0\-0.033	256	195	135	95	3	E220	A
18.50		0\-0.033	256	195	135	95	3	E220	A或B
	18.75	0\-0.033	256	195	135	95	3	E220	A或B
19.00		0\-0.033	256	195	135	95	3	E220	A或B
	19.25	0\-0.033	261	220	140	100	3	E221	A
	19.40	0\-0.033	261	220	140	100	3	E221	A
19.50		0\-0.033	261	220	140	100	3	E221	A
	19.75	0\-0.033	261	220	140	100	3	E221	A
20.00		0\-0.033	261	220	140	100	3	E221	A
	20.25	0\-0.033	266	225	145	105	3	E222	A
20.50		0\-0.033	266	225	145	105	3	E222	A
	20.75	0\-0.033	266	225	145	105	3	E222	A
21.00		0\-0.033	266	225	145	105	3	E222	A
	21.25	0\-0.033	271	230	150	110	3	E223	A
21.50		0\-0.033	271	230	150	110	3	E223	A
	21.75	0\-0.033	271	230	150	110	3	E223	A
22.00		0\-0.033	271	230	150	110	3	E223	A
	22.25	0\-0.033	271	230	150	110	3	E224	A
22.50		0\-0.033	276	230	155	110	3	E224	A
	22.75	0\-0.033	276	230	155	110	3	E224	A
23.00		0\-0.033	276	230	155	110	3	E225	A
	23.25	0\-0.033	276	230	155	110	3	E225	A
23.50		0\-0.033	276	230	155	110	3	E225	A
	23.75	0\-0.033	281	235	160	115	3	E225	A
24.00		0\-0.033	281	235	160	115	3	E226	A或B
	24.25	0\-0.033	281	235	160	115	3	E226	A或B
24.50		0\-0.033	281	235	160	115	3	E226	A或B
	24.75	0\-0.033	281	235	160	115	3	E226	A或B
25.00		0\-0.033	281	235	160	115	3	E227	A或B
	25.25	0\-0.033	286	235	165	115	3	E227	A或B
25.50		0\-0.033	286	235	165	115	3	E227	A或B
	25.75	0\-0.033	286	235	165	115	3	E227	A或B
26.00		0\-0.033	286	235	165	115	3	E228	E
	26.25	0\-0.033	286	235	165	115	3	E228	E
26.50		0\-0.033	286	235	165	115	3	E228	E
	26.75	0\-0.033	291	240	170	120	3	E228	E
27.00		0\-0.033	291	240	170	120	3	E228	E
	27.25	0\-0.033	319	270	170	120	4	E229	A
27.50		0\-0.033	319	270	170	120	4	E229	A
	27.75	0\-0.033	319	270	170	120	4	E229	A
28.00		0\-0.033	319	270	170	120	4	E229	A
	28.25	0\-0.033	324	275	175	125	4	E230	A
28.50		0\-0.033	324	275	175	125	4	E230	A
	28.75	0\-0.033	324	275	175	125	4	E230	A
29.00		0\-0.033	324	275	175	125	4	E230	A
	29.25	0\-0.033	324	275	175	125	4	E231	A
29.50		0\-0.033	324	275	175	125	4	E231	A
	29.75	0\-0.033	324	275	175	125	4	E231	A
30.00		0\-0.033	324	275	175	125	4	E231	A
