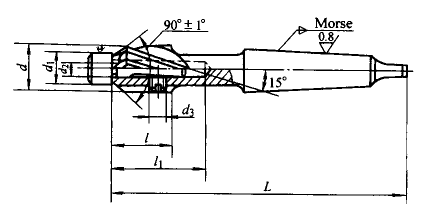

带导柱直柄90°锥面锪钻（GB/T4264-1984）（mm）
d×d1
基本尺寸d
偏差d
基本尺寸d1
偏差d1
基本尺寸d2
偏差d2
偏差d3
规格L
规格 l
莫氏锥柄号
适用螺栓或螺钉规格
参考11
参考12
13×6.6
13
+0.093\+0.050
6.6
-0.025\-0.047
4
+0.018\0
M3
132
22
2
M6
30
16
17×9
17
+0.103\+0.060
9
-0.025\-0.047
5
+0.018\0
M4
140
25
2
M8
38
19
21×11
21
+0.125\+0.073
11
-0.032\-0.059
6
+0.018\0
M5
150
30
2
M10
46
23
25×14
25
+0.140\+0.088
14
-0.032\-0.059
6
+0.018\0
M5
150
30
2
M12
46
23
28×16
28
+0.140\+0.088
16
-0.032\-0.059
8
+0.022\0
M6
180
35
3
M14
54
27
32×18
32
+0.174\+0.112
18
-0.032\-0.059
10
+0.022\0
M8
190
40
3
M16
64
32
36×20
36
+0.174\+0.112
20
-0.040\-0.073
10
+0.022\0
M8
190
40
3
M18
64
32
40×22
40
+0.174\+0.112
22
-0.040\-0.073
10
+0.022\0
M8
190
40
3
M20
64
32
